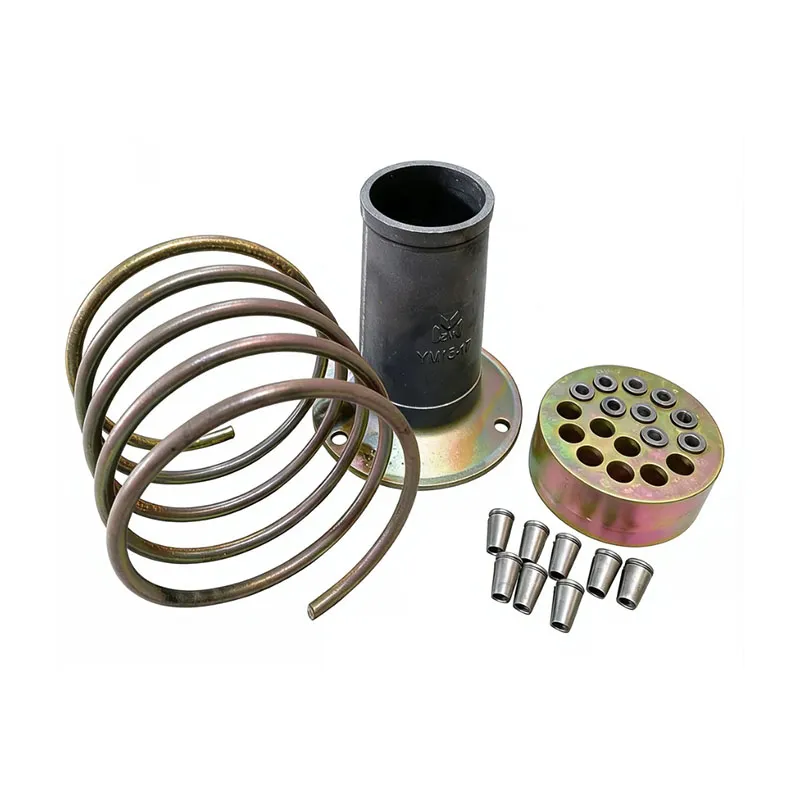

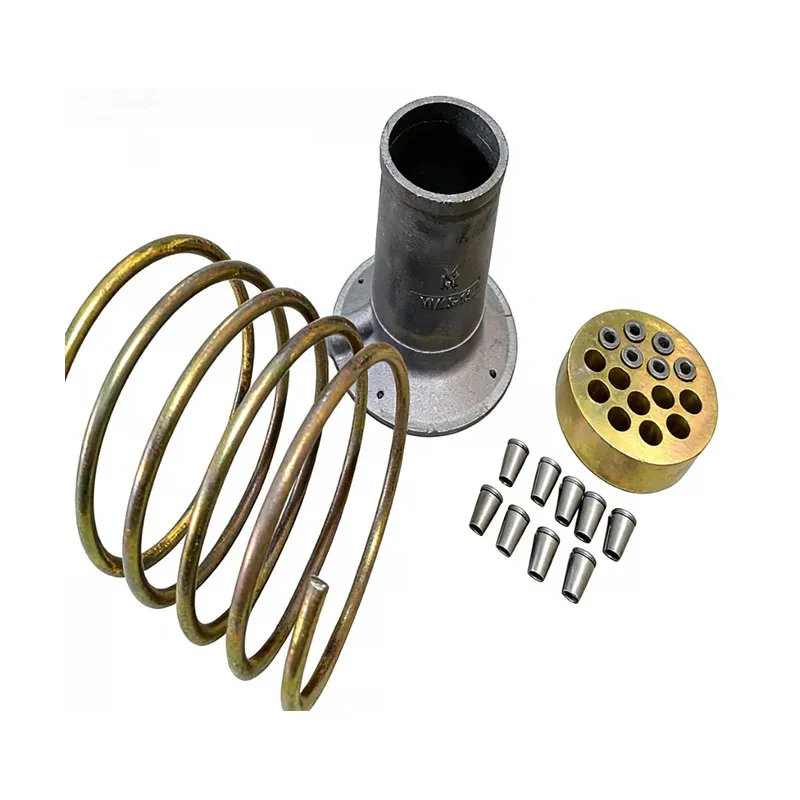

Круглый анкер натяжного конца

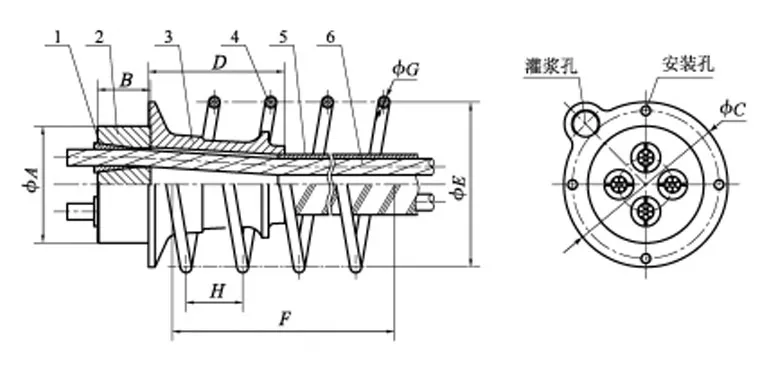

Схематическое изображение конструкции и системы анкеровки круглого анкера натяжного конца показано на рисунке A.1. Конические отверстия в анкерной плите рекомендуется располагать в соответствии со следующими принципами:
a) Форма расположения отверстий должна быть правильной, симметричной, способствовать восприятию нагрузки и обеспечивать удобство монтажа.
b) Для 1-6 отверстий применяется однорядное расположение, для 7-16 двухрядное, для 17-27 трехрядное. Для анкеров с количеством отверстий 28 и более выполняется специальное проектирование.
Монтажное отверстие Отверстие для заливки
Пояснения к позициям:
1 — Клиновой зажим
2 — Анкерная плита
3 — Опорная плита под анкером
4 — Спиральная арматура
5 — Гофрированная трубка
6 — Стальной канат
A — Диаметр анкерной плиты
B — Высота анкерной плиты
C — Наружный диаметр торцевой поверхности опорной плиты под анкером
D — Высота опорной плиты под анкером
E — Диаметр центрального витка спиральной арматуры
F — Высота расположения спиральной арматуры
G — Диаметр спиральной арматуры
H — Шаг спиральной арматуры
Рисунок A.1 Схематическое изображение конструкции и системы анкеровки круглого анкера натяжного конца
A.2.2 Минимальные размеры и масса круглых анкеров натяжного конца с количеством отверстий от 1 до 27 приведены в таблице A.1. Для анкеров с количеством отверстий 28 и более рекомендуется выполнять специальное проектирование.
Минимальные размеры круглого анкера натяжного конца
| Модель | Анкерная плита | Опорная плита под анкером (круглая) | Спиральная арматура | |||||
| ΦA | B | ΦC | D | ΦE | F | ΦG | H | |
| YM15-1 | 50 | 48 | — | — | 80 | 120 | 8 | 30 |
| YM15-2 | 86 | 50 | 130 | 80 | 115 | 120 | 8 | 30 |
| YM15-3 | 91 | 50 | 130 | 110 | 120 | 160 | 10 | 40 |
| YM15-4 | 102 | 50 | 145 | 120 | 140 | 200 | 10 | 50 |
| YM15-5 | 112 | 50 | 160 | 130 | 150 | 200 | 10 | 50 |
| YM15-6 | 126 | 52 | 180 | 150 | 170 | 200 | 12 | 50 |
| YM15-7 | 126 | 53 | 180 | 150 | 170 | 200 | 12 | 50 |
| YM15-8 | 136 | 55 | 195 | 160 | 190 | 200 | 12 | 50 |
| YM15-9 | 146 | 55 | 208 | 160 | 200 | 200 | 12 | 50 |
| YM15-10 | 156 | 58 | 220 | 180 | 205 | 240 | 14 | 60 |
| YM15-11 | 166 | 58 | 235 | 190 | 205 | 240 | 14 | 60 |
| YM15-12 | 166 | 60 | 235 | 190 | 230 | 240 | 14 | 60 |
| YM15-13 | 170 | 63 | 235 | 190 | 230 | 240 | 14 | 60 |
| YM15-14 | 176 | 65 | 250 | 210 | 240 | 240 | 14 | 60 |
| YM15-15 | 186 | 68 | 265 | 245 | 260 | 300 | 16 | 60 |
| YM15-16 | 196 | 70 | 265 | 245 | 260 | 300 | 16 | 60 |
| YM15-17 | 196 | 73 | 275 | 265 | 280 | 300 | 16 | 60 |
| YM15-18 | 206 | 75 | 285 | 280 | 280 | 300 | 16 | 60 |
| YM15-19 | 206 | 75 | 285 | 280 | 280 | 300 | 16 | 60 |
| YM15-20 | 226 | 80 | 300 | 290 | 290 | 300 | 16 | 60 |
| YM15-21 | 226 | 80 | 300 | 290 | 290 | 300 | 16 | 60 |
| YM15-22 | 226 | 80 | 300 | 290 | 290 | 300 | 18 | 60 |
| YM15-23 | 244 | 85 | 330 | 300 | 330 | 300 | 18 | 60 |
| YM15-24 | 244 | 85 | 330 | 300 | 330 | 350 | 18 | 70 |
| YM15-25 | 245 | 85 | 330 | 300 | 330 | 350 | 18 | 70 |
| YM15-26 | 245 | 90 | 330 | 300 | 330 | 350 | 18 | 70 |
| YM15-27 | 245 | 90 | 330 | 300 | 330 | 350 | 18 | 70 |
