Круглый анкер натяжного конца
Круглый анкер натяжного конца типа YJM15 включает: анкерную обойму, рабочие клинья, опорную плиту под анкером и спиральную арматуру. Схема конструкции круглого анкера натяжного конца типа YM Технические параметры круглого анкера натяжного конца серии YM15 по национальному стандарту (единица и...
Описание
маркер

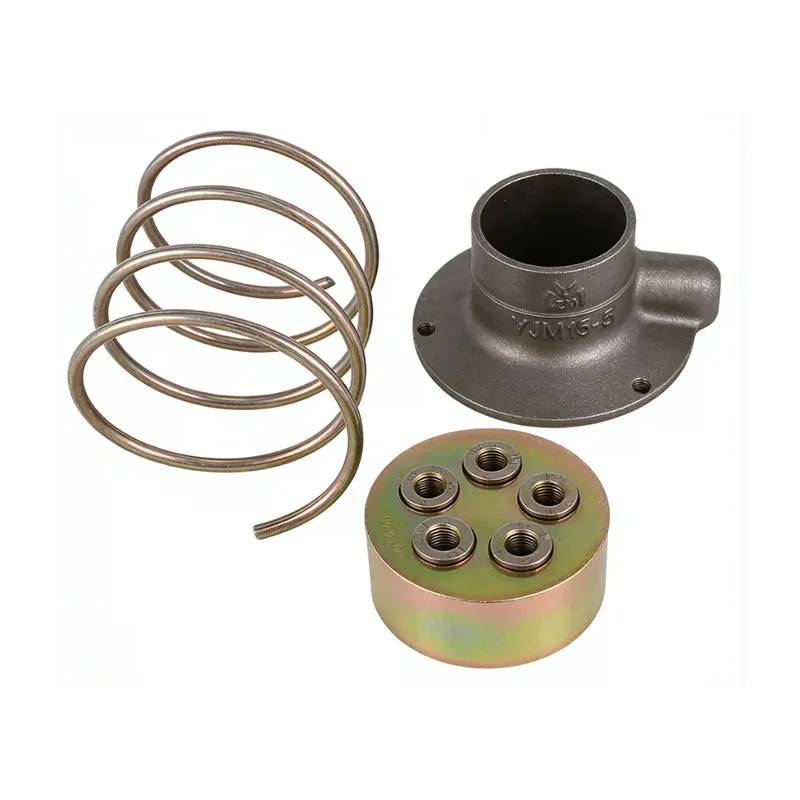

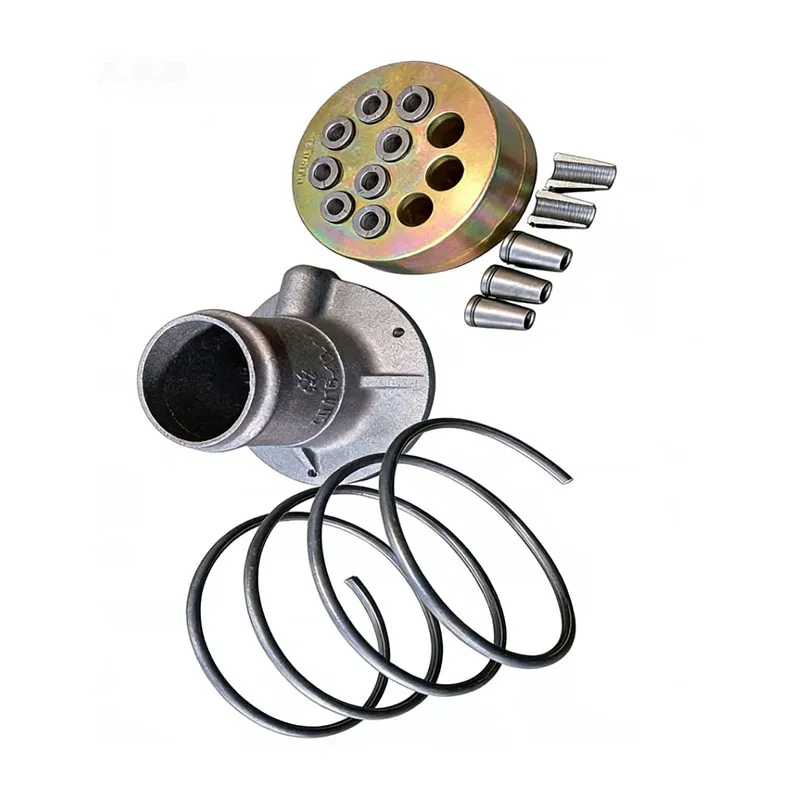

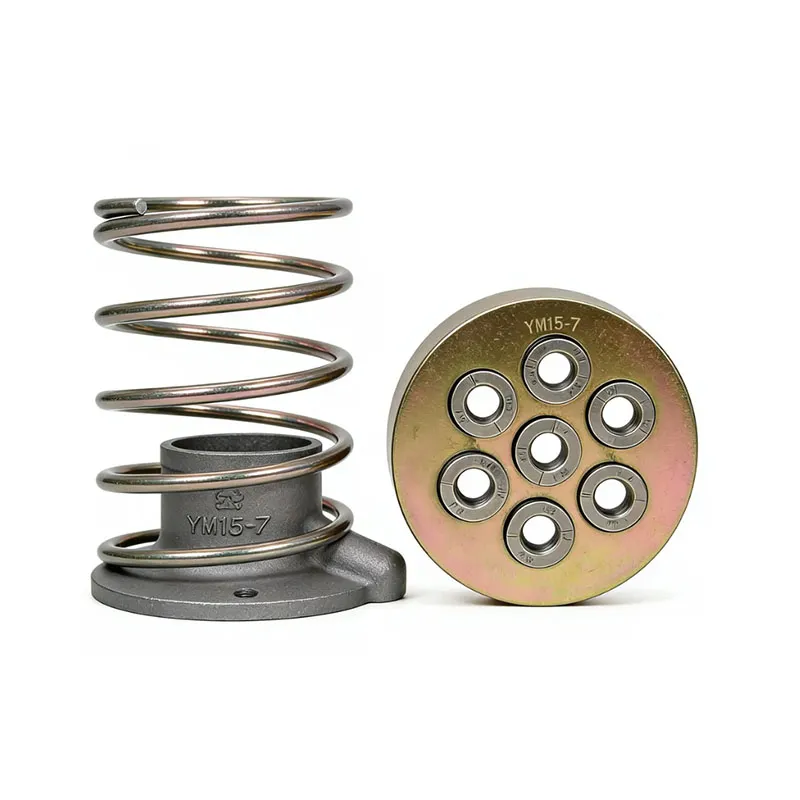

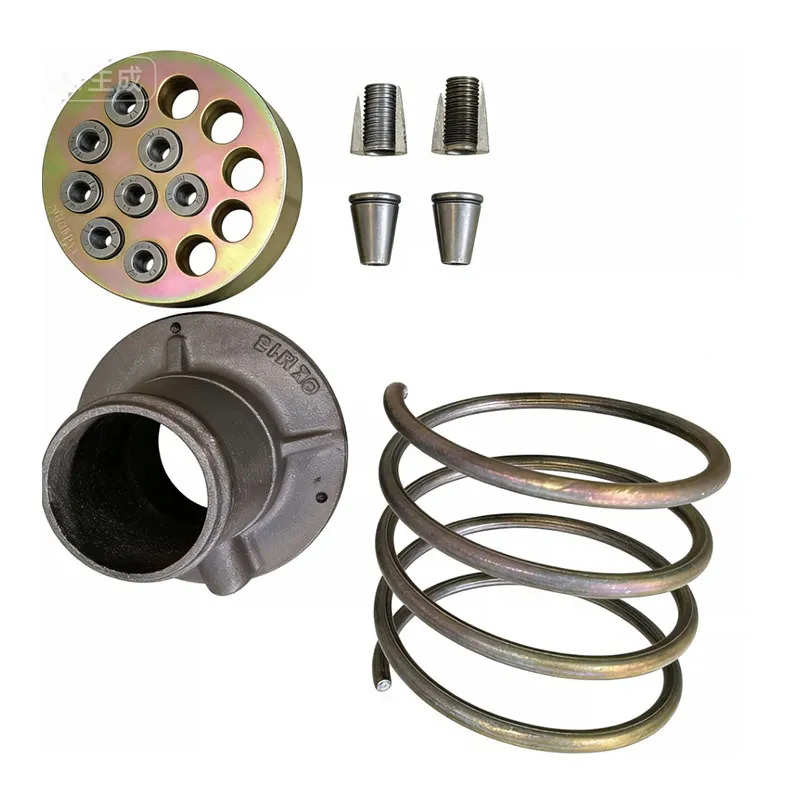

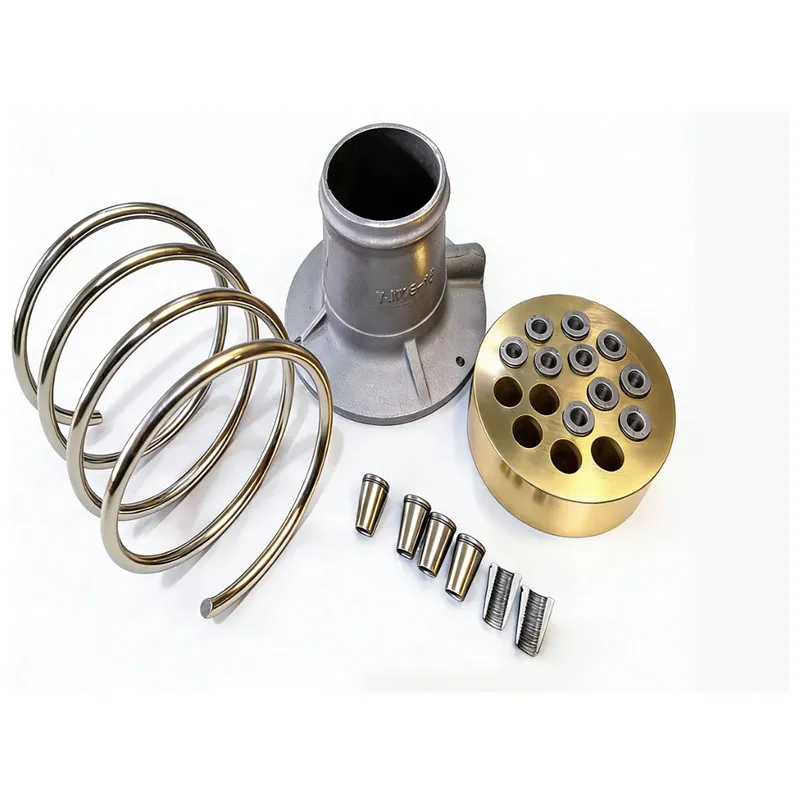

Круглый анкер натяжного конца типа YJM15 включает: анкерную обойму, рабочие клинья, опорную плиту под анкером и спиральную арматуру.
Схема конструкции круглого анкера натяжного конца типа YM
Технические параметры круглого анкера натяжного конца серии YM15 по национальному стандарту (единица измерения: мм)
(Соответствует национальному стандарту «Арматурные анкеры, зажимы и соединители для предварительного напряжения» GB/T 14370-2015)
| Модель | Анкерная плита | Опорная плита под анкером (круглая) | Спиральная арматура | |||||
| ΦA | B | ΦC | D | ΦE | F | ΦG | H | |
| YM15-3 | 91 | 46 | 128 | 75 | φ100 | 200 | φ8 | 50 |
| YM15-4 | 97 | 46 | 140 | 80 | φ100 | 200 | φ8 | 50 |
| YM15-5 | 111 | 46 | 154 | 84 | φ125 | 200 | φ8 | 50 |
| YM15-6 | 121 | 46 | 165 | 90 | φ140 | 200 | φ8 | 50 |
| YM15-7 | 127 | 48 | 175 | 90 | φ140 | 200 | φ8 | 50 |
| YM15-8 | 136 | 48 | 184 | 102 | φ150 | 200 | φ8 | 50 |
| YM15-9 | 146 | 48 | 196 | 113 | φ150 | 200 | φ8 | 50 |
| YM15-10 | 156 | 48 | 205 | 120 | φ175 | 240 | φ8 | 60 |
| YM15-11 | 156 | 48 | 210 | 130 | φ175 | 240 | φ8 | 60 |
| YM15-12 | 166 | 53 | 215 | 147 | φ195 | 240 | φ10 | 60 |
| YM15-13 | 166 | 53 | 228 | 149 | φ195 | 240 | φ10 | 60 |
| YM15-14 | 176 | 53 | 235 | 150 | φ195 | 240 | φ10 | 60 |
| YM15-15 | 186 | 58 | 240 | 165 | φ230 | 300 | φ10 | 60 |
| YM15-16 | 186 | 58 | 258 | 170 | φ230 | 300 | φ10 | 60 |
| YM15-17 | 188 | 63 | 265 | 182 | φ250 | 300 | φ10 | 60 |
| YM15-18 | 196 | 63 | 274 | 184 | φ250 | 300 | φ10 | 60 |
| YM15-19 | 196 | 63 | 274 | 184 | φ250 | 300 | φ10 | 60 |
| YM15-20 | 215 | 70 | 294 | 210 | φ260 | 300 | φ12 | 60 |
| YM15-21 | 215 | 70 | 294 | 210 | φ260 | 300 | φ12 | 60 |
| YM15-22 | 215 | 70 | 294 | 210 | φ260 | 300 | φ12 | 60 |
| YM15-23 | 235 | 75 | 305 | 250 | φ270 | 300 | φ12 | 60 |
| YM15-24 | 235 | 75 | 305 | 250 | φ270 | 300 | φ12 | 60 |
| YM15-25 | 235 | 75 | 305 | 250 | φ270 | 300 | φ12 | 60 |
| YM15-26 | 235 | 80 | 305 | 250 | φ280 | 300 | φ12 | 60 |
| YM15-27 | 235 | 80 | 330 | 250 | φ280 | 300 | φ12 | 60 |
