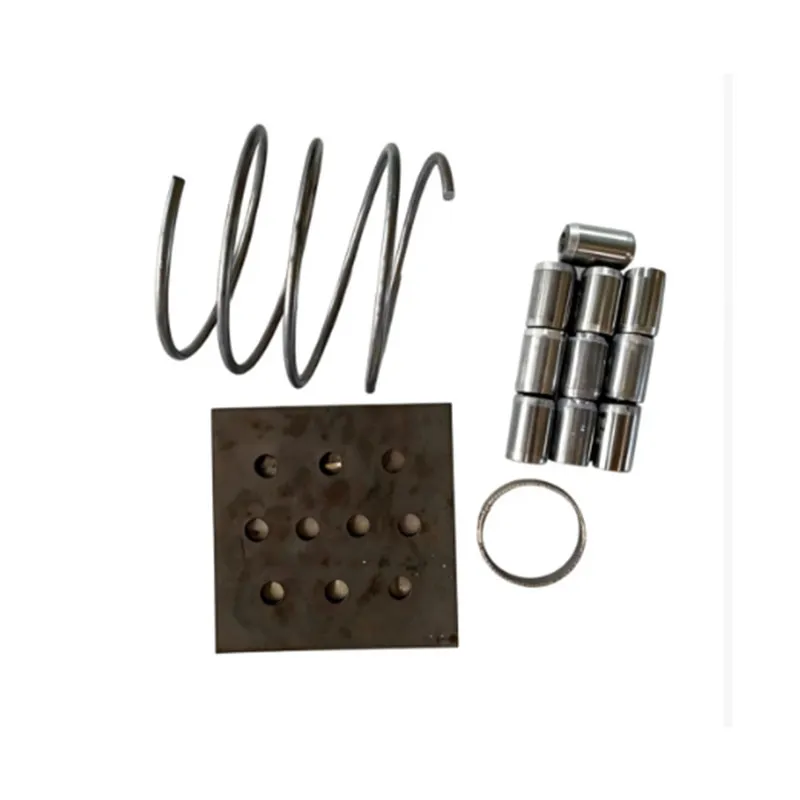

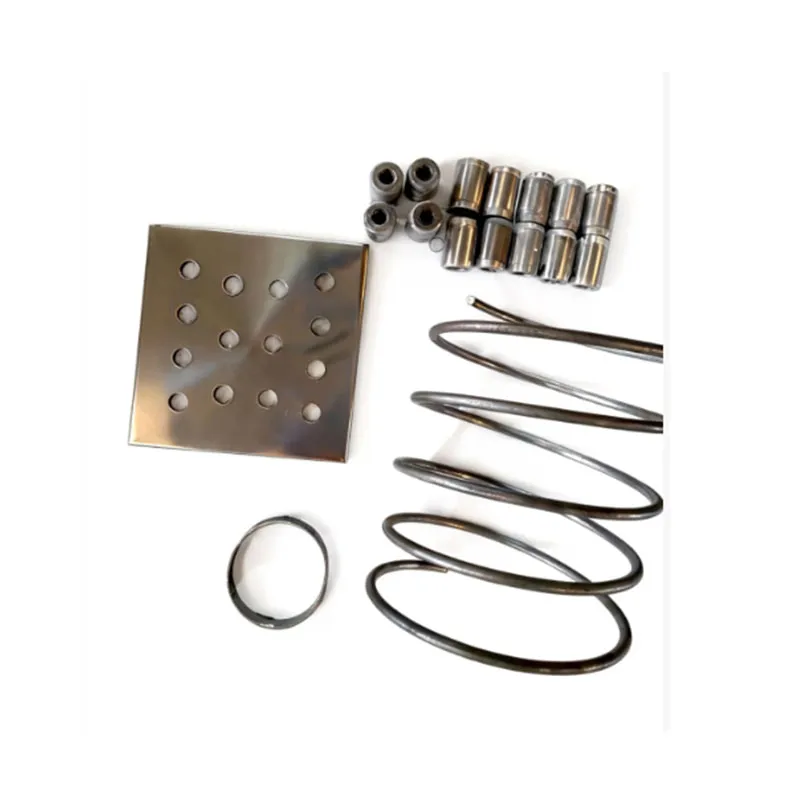

Круглый анкер фиксированного конца
Круглый обжимной анкер фиксированного конца Схематическое изображение конструкции и системы анкеровки круглого обжимного анкера фиксированного конца показано на рисунке A.4. Пояснения к позициям: 1 – Гофрированная трубка2 – Спиральная арматура3 – Ограничительное кольцо4 ...
Описание
маркер
Круглый обжимной анкер фиксированного конца

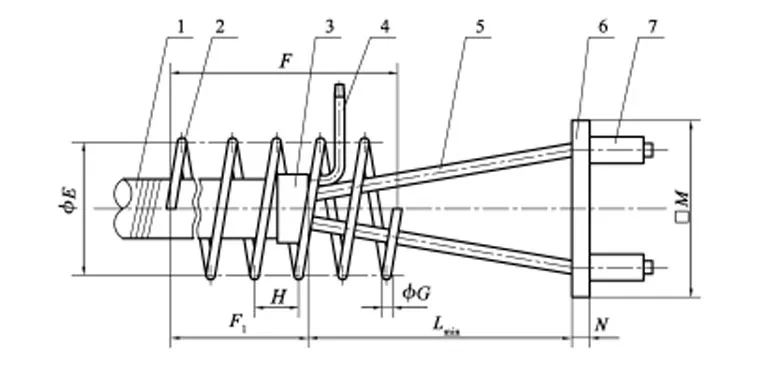

Схематическое изображение конструкции и системы анкеровки круглого обжимного анкера фиксированного конца показано на рисунке A.4.
Пояснения к позициям:
1 — Гофрированная трубка
2 — Спиральная арматура
3 — Ограничительное кольцо
4 — Воздуховыпускная трубка
5 — Стальной канат
6 — Опорная плита
7 — Обжимной анкерный элемент
E — Диаметр центрального витка спиральной арматуры
F — Высота расположения спиральной арматуры
F1 — Высота расположения спиральной арматуры внутри ограничительного кольца
G — Диаметр спиральной арматуры
H — Шаг спиральной арматуры
L — Длина участка стального каната между ограничительным кольцом и опорной плитой
M — Длина стороны квадратной опорной плиты
N — Толщина опорной плиты
Рисунок A.4 Схематическое изображение конструкции и системы анкеровки круглого обжимного анкера фиксированного конца
A.5.2 Минимальные размеры круглого обжимного анкера фиксированного конца приведены в таблице A.4. Для анкеров с количеством отверстий 28 и более рекомендуется выполнять специальное проектирование.
Минимальные размеры круглого обжимного анкера фиксированного конца
| Модель | M | N | Lmin | φE | F | F1 | ΦG | H |
| YMP15-1 | 80 | 14 | — | 80 | 120 | — | 8 | 30 |
| YMP15-3 | 120 | 16 | 180 | 120 | 160 | 110 | 10 | 40 |
| YMP15-4 | 140 | 16 | 240 | 140 | 200 | 110 | 10 | 50 |
| YMP15-5 | 155 | 16 | 300 | 150 | 200 | 110 | 10 | 50 |
| YMP15-6 | 170 | 16 | 380 | 170 | 200 | 120 | 12 | 50 |
| YMP15-7 | 185 | 16 | 380 | 170 | 200 | 120 | 12 | 50 |
| YMP15-8 | 195 | 16 | 440 | 190 | 200 | 120 | 12 | 50 |
| YMP15-9 | 210 | 16 | 440 | 200 | 200 | 120 | 12 | 50 |
| YMP15-10 | 220 | 16 | 500 | 205 | 240 | 135 | 14 | 60 |
| YMP15-12 | 240 | 16 | 500 | 230 | 240 | 135 | 14 | 60 |
| YMP15-15 | 260 | 16 | 560 | 260 | 300 | 135 | 16 | 60 |
| YMP15-19 | 300 | 16 | 720 | 280 | 300 | 135 | 16 | 60 |
| YMP15-22 | 325 | 16 | 900 | 290 | 300 | 135 | 18 | 60 |
| YMP15-27 | 350 | 16 | 1000 | 330 | 350 | 135 | 18 | 70 |
