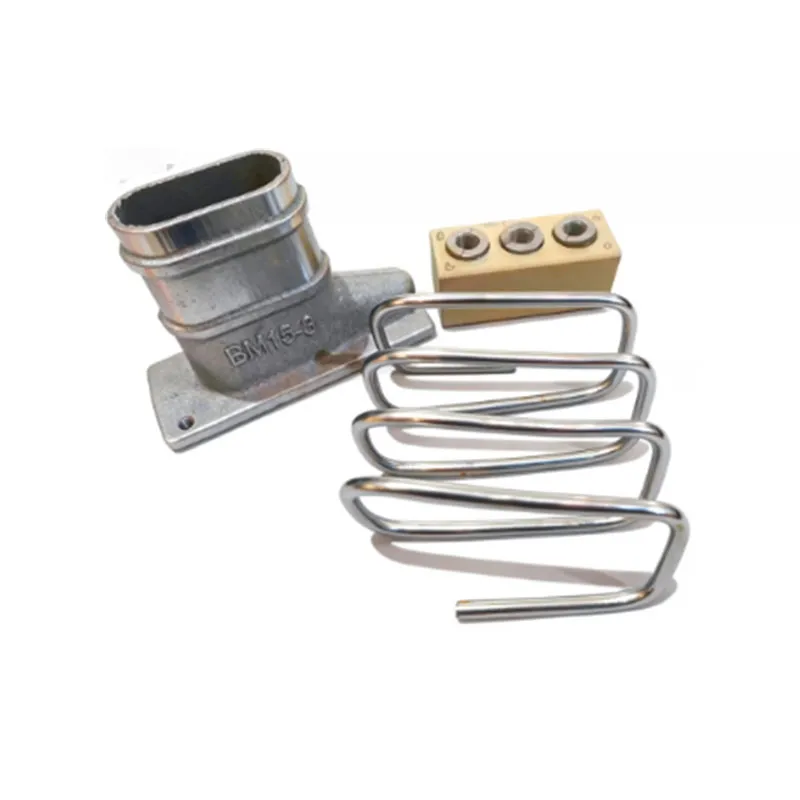

Плоский анкер натяжного конца
Схематическое изображение конструкции и системы анкеровки плоского анкера натяжного конца показано на рисунке A.2.
Отверстие для заливки Монтажное отверстие
Пояснения к позициям:
1 — Клиновой зажим
2 — Плоская анкерная плита
3 — Плоская опорная плита под анкером
4 — Спиральная арматура
5 — Плоская гофрированная трубка
6 — Стальной канат
Обозначения размеров:
A1 — Длина плоской анкерной плиты
A2 — Ширина плоской анкерной плиты
B — Высота анкерной плиты
C1 — Длина торцевой поверхности плоской опорной плиты под анкером
C2 — Ширина торцевой поверхности плоской опорной плиты под анкером
D — Высота опорной плиты под анкером
E1 — Длина большей стороны центрального витка прямоугольной спиральной арматуры
E2 — Длина меньшей стороны центрального витка прямоугольной спиральной арматуры
F — Высота расположения спиральной арматуры
G — Диаметр спиральной арматуры
H — Шаг спиральной арматуры

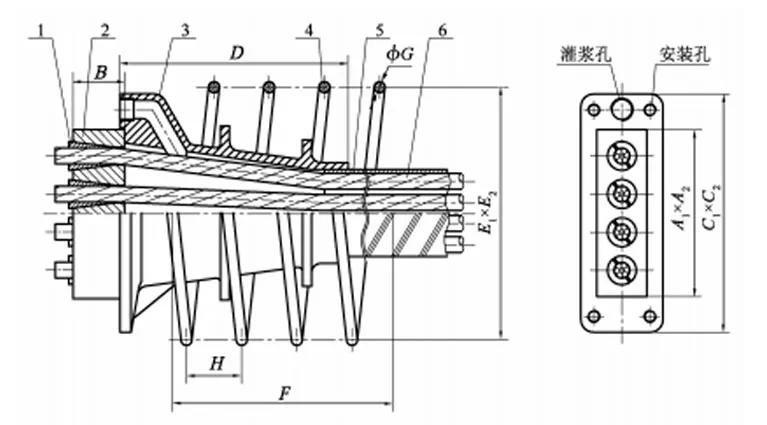

Рисунок A.2 Схематическое изображение конструкции и системы анкеровки плоского анкера натяжного конца
Минимальные размеры плоского анкера натяжного конца
| Модель | Плоская анкерная плита | Плоская опорная плита под анкером | Спиральная арматура | |||||||
| A1 | A2 | B | C1 | C2 | D | E1 | E2 | F | φG | |
| BM15-2 | 80 | 48 | 50 | 150 | 70 | 120 | 124 | 92 | 200 | 8 |
| BM15-3 | 115 | 48 | 50 | 180 | 70 | 150 | 162 | 92 | 200 | 8 |
| BM15-4 | 150 | 48 | 50 | 220 | 70 | 210 | 202 | 92 | 200 | 8 |
| BM15-5 | 185 | 48 | 50 | 260 | 70 | 250 | 242 | 92 | 250 | 8 |
