Плоский анкер натяжного конца
Плоский анкер натяжного конца типа BJM15 включает: плоскую анкерную обойму, рабочие клинья и плоскую опорную плиту под анкером. Схема конструкции плоского анкера натяжного конца типа YMB Технические параметры плоского анкера натяжного конца серии YMB15 по национальному стандарту (единица из...
Описание
маркер

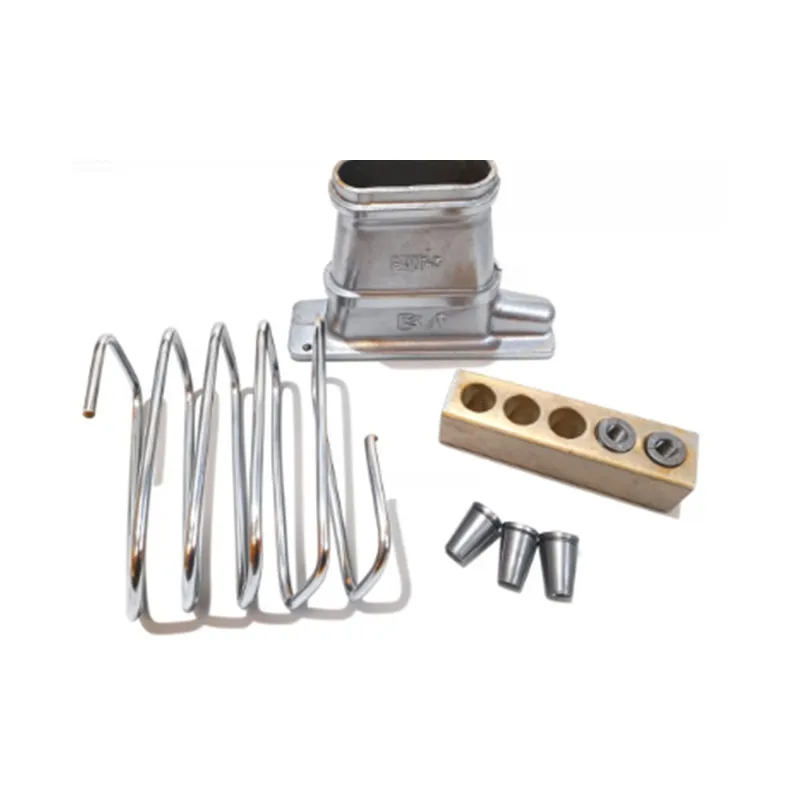

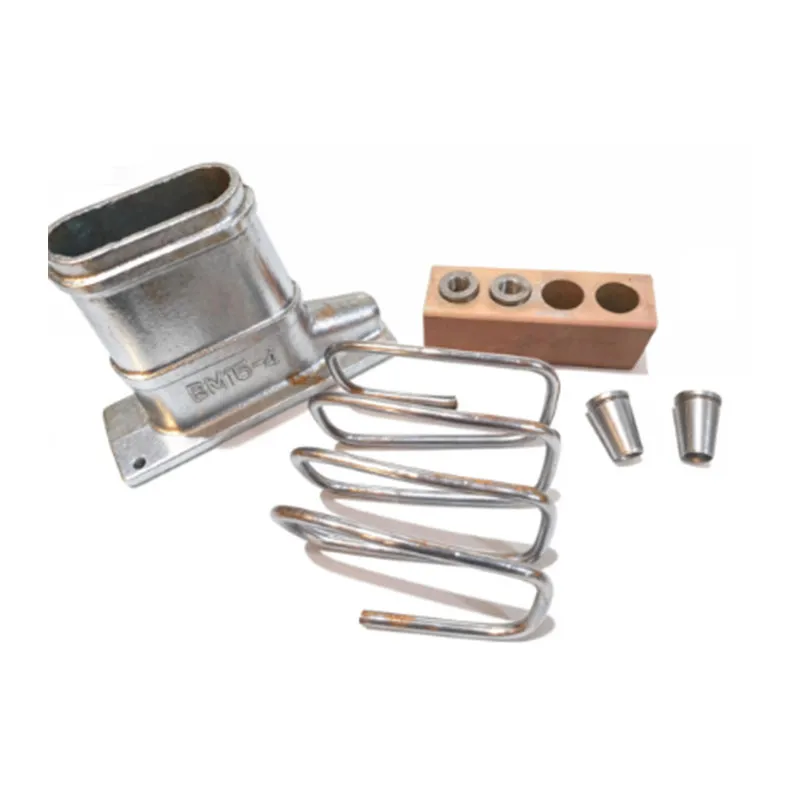

Плоский анкер натяжного конца типа BJM15 включает: плоскую анкерную обойму, рабочие клинья и плоскую опорную плиту под анкером.

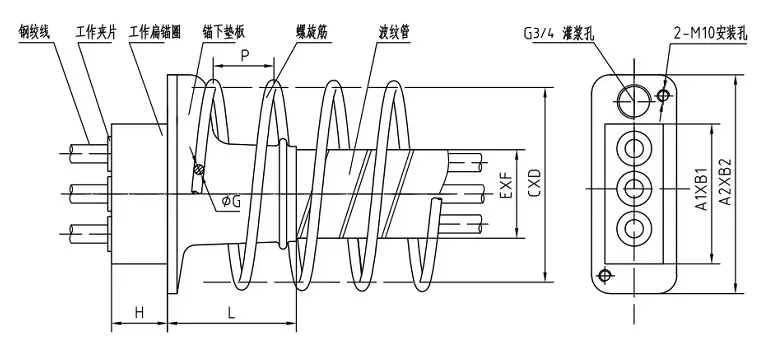

Схема конструкции плоского анкера натяжного конца типа YMB
Технические параметры плоского анкера натяжного конца серии YMB15 по национальному стандарту (единица измерения: мм)
(Соответствует национальному стандарту «Арматурные анкеры, зажимы и соединители для предварительного напряжения» GB/T 14370-2015)
| Модель | Количество стальных
канатов |
Анкерная обойма | Опорная плита
под анкером |
Спиральная арматура | ||||||||
| A1 | B1 | H | A2 | B2 | L | C | D | φG | P | Количество витков | ||
| YMB15-3 | 3 | 115 | 46 | 48 | 180 | 70 | 130 | 140 | 70 | φ6.5 | 50 | 4 |
| YMB15-4 | 4 | 150 | 46 | 48 | 220 | 70 | 160 | 170 | 70 | φ6.5 | 50 | 4 |
