Плоский обжимной анкер фиксированного конца
A.6.1 Схематическое изображение конструкции и системы анкеровки плоского обжимного анкера фиксированного конца показано на рисунке A.5. Единица измерения: миллиметр.
Пояснения к позициям:
1 — Обжимной анкерный элемент
2 — Опорная плита
3 — Стальной канат
4 — Воздуховыпускная трубка
5 — Спиральная арматура
6 — Ограничительное кольцо
7 — Плоская гофрированная трубка
Обозначения размеров:
E1 — Длина большей стороны центрального витка прямоугольной спиральной арматуры
E2 — Длина меньшей стороны центрального витка прямоугольной спиральной арматуры
F — Высота расположения спиральной арматуры
F1 — Высота расположения спиральной арматуры внутри ограничительного кольца
G — Диаметр спиральной арматуры
H — Шаг спиральной арматуры
L — Длина участка стального каната между ограничительным кольцом и опорной плитой
M1 — Длина квадратной опорной плиты
M2 — Ширина квадратной опорной плиты

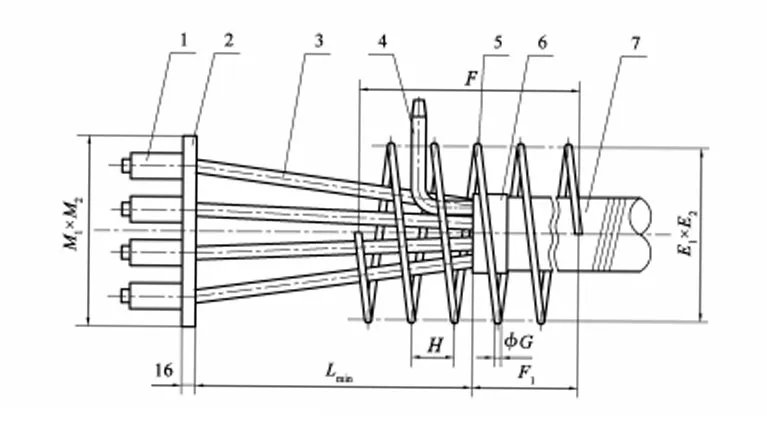

Рисунок A-5 Схематическое изображение конструкции и системы анкеровки плоского обжимного анкера фиксированного конца
Минимальные размеры плоского обжимного анкера фиксированного конца
| Модель | M1 | M2 | LMIN | E1 | E2 | F | F1 | φG | H |
| BMP15-2 | 140 | 70 | 190 | 124 | 92 | 200 | 110 | 8 | 50 |
| BMP15-3 | 180 | 70 | 250 | 162 | 92 | 200 | 110 | 8 | 50 |
| BMP15-4 | 220 | 70 | 320 | 202 | 92 | 200 | 110 | 8 | 50 |
| BMP15-5 | 260 | 70 | 400 | 242 | 92 | 250 | 100 | 8 | 50 |
